Brancher une prise électrique repose sur une règle simple : respecter l’emplacement de chaque fil. La phase, le neutre et la terre ont tous les trois une place précise, et c’est justement là que la plupart des erreurs de branchement se produisent. Ce guide vous donne l’ordre exact des étapes pour un raccordement prise fiable, de la coupure du courant jusqu’au test final.
Pas besoin d’être électricien pour s’en sortir. Il y a fort à parier que si vous suivez les étapes dans l’ordre, votre prise électrique installation se fera sans y laisser des plumes. Reprenons les bases, fil par fil.
De quoi avez-vous besoin avant de monter une prise électrique ?
Avant de vous lancer, réunissez le matériel. Un tournevis plat et un tournevis cruciforme, une pince à dénuder, un multimètre ou un testeur de tension, et bien sûr la prise elle-même.
Côté norme, la NF C 15-100 encadre les installations électriques dans les logements. Elle précise notamment le nombre de prises par pièce et la protection des circuits. Gardez un œil sur cette référence si vous rénovez une installation ancienne.
Ne travaillez jamais sur une prise sous tension. Coupez systématiquement le disjoncteur du circuit concerné au tableau électrique, puis vérifiez l’absence de tension avec un testeur avant de toucher le moindre fil.
Le matériel minimum à prévoir
- Tournevis plat et cruciforme isolés
- Pince à dénuder ou couteau d’électricien
- Testeur de tension ou multimètre
- Boîtier d’encastrement et prise 2P+T
Où se trouvent la phase et le neutre sur une prise ?
Où mettre la phase et le neutre ? L’emplacement de la terre est standardisé, et les bornes sont repérées sur le mécanisme. Sur une prise 2P+T vue de face, la terre se trouve au centre, en haut ou en bas selon le modèle.
La phase et le neutre occupent les deux bornes latérales. En pratique, l’emplacement exact de la phase et du neutre peut varier légèrement d’un fabricant à l’autre, mais la terre reste toujours identifiable par sa position centrale et sa couleur vert et jaune.
Pour reconnaître chaque fil sans vous tromper, repérez les couleurs du câblage prise électrique :
- Fil rouge, marron ou noir : la phase
- Fil bleu : le neutre
- Fil vert et jaune : la terre
Un testeur de tension reste votre meilleur allié pour confirmer la phase. Posé sur le fil, il s’allume uniquement au contact de celle-ci ! C’est le seul moyen vraiment fiable de lever le doute avant de raccorder une prise.
Comment câbler une prise de courant étape par étape ?
Place à la pratique. Voici comment poser une prise de courant du début à la fin, sans improviser.

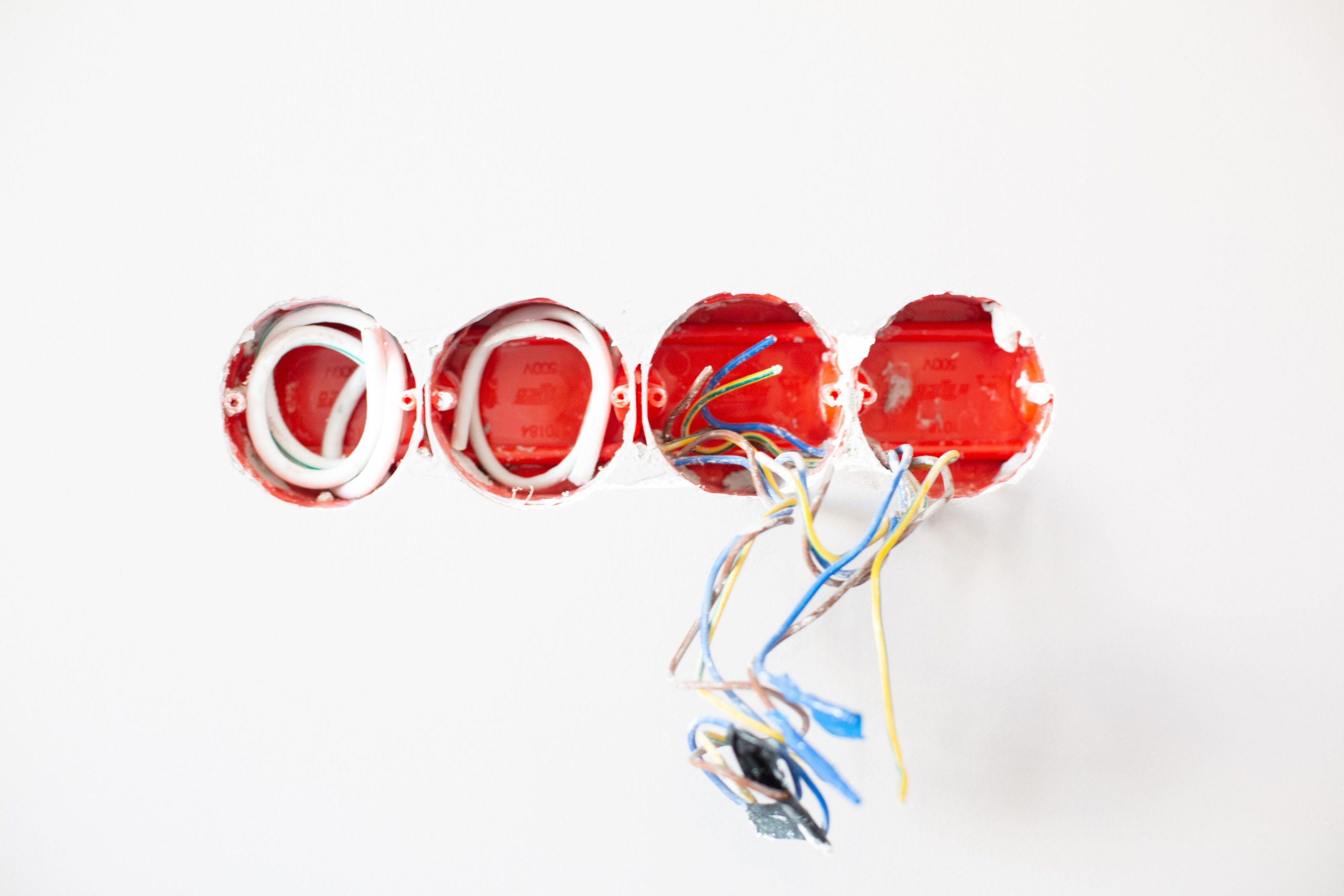

Étape 1 : couper le courant et préparer les fils
Coupez le disjoncteur correspondant au circuit. Dénudez ensuite chaque fil sur environ un centimètre, sans abîmer le cuivre en dessous.
Étape 2 : brancher fils prise dans les bornes
Insérez chaque fil dans sa borne selon sa couleur, puis serrez fermement avec le tournevis. Un fil mal serré est l’une des causes les plus fréquentes de surchauffe dans une installation électrique.
Vérifiez toujours que le cuivre dénudé est entièrement engagé dans la borne, sans dépasser. Un fil de cuivre visible à l’extérieur du serrage est un risque de contact direct.

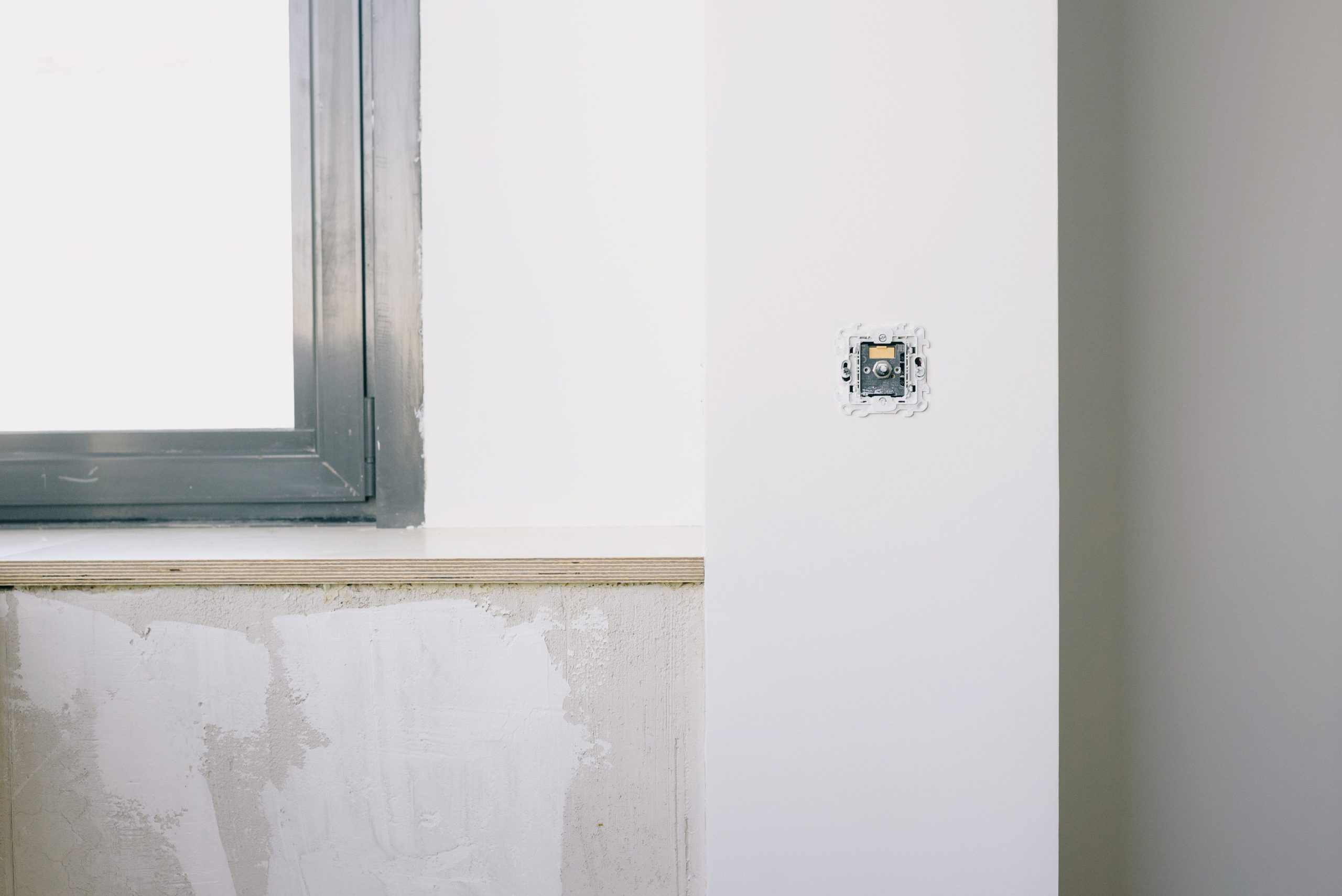

Étape 3 : fixer la prise dans le boîtier
Repliez les fils avec soin dans le boîtier d’encastrement, puis insérez le mécanisme. Vissez les griffes de fixation ou les pattes à vis selon le modèle de boîtier.
Étape 4 : remettre sous tension et tester
Remettez le disjoncteur en position haute. Branchez un appareil simple, comme une lampe, pour vérifier que tout fonctionne.
En cas de doute sur le circuit ou sur la conformité de l’installation, faites intervenir un électricien qualifié. Ce n’est pas un aveu d’échec, c’est juste du bon sens face à un risque électrique. Pour un appareil plus exigeant, consultez notre guide sur comment brancher une cuisinière électrique en toute sécurité, car les branchements puissants demandent des précautions supplémentaires.
Comment brancher une prise 3 fils ou plusieurs prises en série ?
Le branchement prise électrique se complique légèrement dès qu’il y a plusieurs prises à relier. Pour une prise 3 fils classique, le principe reste identique : phase, neutre et terre vont chacun dans leur borne dédiée, peu importe le nombre de prises sur le circuit.
Pour brancher une prise en série, c’est-à-dire plusieurs prises alimentées par le même circuit, le fil de phase arrivant d’une prise repart vers la suivante via le domino ou directement sur la borne. Même logique pour le neutre et la terre : chaque fil continue sa route de prise en prise.
Un point à prendre en compte sérieusement : un circuit de prises ne doit pas alimenter n’importe quel nombre d’appareils. La puissance totale des appareils déjà reliés au circuit compte, surtout pour les équipements énergivores comme un four ou un lave-linge, qui demandent souvent une ligne dédiée.
| Fil | Couleur habituelle | Emplacement sur la prise |
|---|---|---|
| Phase | Rouge, marron ou noir | Borne latérale |
| Neutre | Bleu | Borne latérale opposée |
| Terre | Vert et jaune | Borne centrale |
Quelles erreurs éviter pour une prise murale fiable ?
Le tableau ci-dessus donne la théorie. En pratique, c’est souvent une petite négligence qui transforme un branchement prise électrique réussi en point faible de l’installation.
Évitez de sauter l’étape du test au multimètre, même si la phase vous semble évidente. Une inversion phase et neutre ne provoque pas forcément de panne immédiate, mais elle rend l’installation dangereuse sur la durée.
Mettre une prise électrique sans boîtier adapté au support est une autre erreur fréquente. Un mur creux, un mur plein ou du placo n’acceptent pas le même type de fixation, et un boîtier mal arrimé finit toujours par bouger.
Voici les points de vigilance à garder en tête :
- Ne jamais travailler sous tension, même quelques secondes
- Toujours vérifier le serrage des bornes avant de refermer le boîtier
- Adapter le boîtier d’encastrement au type de mur
- Ne pas surcharger un circuit de prises existant
Attention aussi à la terre. Beaucoup la considèrent comme secondaire, alors qu’elle protège directement contre l’électrocution en cas de défaut d’isolement. Omettre ce fil n’est jamais une option, quel que soit l’appareil branché derrière.
Retenez l’essentiel pour brancher une prise murale sans mauvaise surprise : coupez toujours le courant avant de toucher aux fils, respectez l’emplacement de la phase, du neutre et de la terre, et testez la prise avant de considérer le travail terminé. Ce sont ces trois gestes, bien plus que le matériel utilisé, qui déterminent la fiabilité du résultat. À vous de jouer !
Questions fréquentes
Où se trouvent exactement la phase et le neutre sur une prise ?
Sur une prise 2P+T, la terre occupe la borne centrale, en haut ou en bas selon le modèle. La phase et le neutre se placent sur les deux bornes latérales.
Comment câbler une prise de courant étape par étape ?
Coupez le disjoncteur, dénudez les fils, raccordez chaque fil à sa borne selon sa couleur, fixez la prise dans le boîtier puis testez après remise sous tension.
Comment brancher une prise à 3 fils ?
Le principe reste le même qu’avec une prise classique : la phase, le neutre et la terre vont chacun dans leur borne dédiée, quel que soit le nombre de prises sur le circuit.
Comment brancher plusieurs prises en série sur un même circuit ?
Le fil de phase, le neutre et la terre de chaque prise repartent vers la suivante via un domino ou directement sur la borne, en respectant toujours le même code couleur.
